Fixation & Assemblage

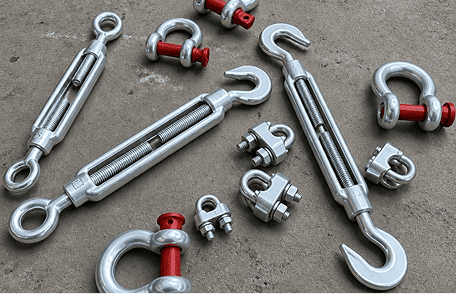

Manilles, ridoirs, serre-câbles et accessoires pour assembler et sécuriser les composants de levage.

Fixation & Assemblage

Boulon d’ancrage

Boulons d'ancrage disponibles en plusieurs diamètres et longueurs. Autres dimensions disponibles en précisant les cotes A, B, F, L.

Boulon d’ancrage
DIAM. LONGUEURS LG M/M (disponibles)
12 150, 200
16 200, 300, 400
20 300, 400
24 400, 500
27 500
30 400, 500

Cale biaise

Cales biaises disponibles dans plusieurs dimensions A, B, C, E.

Cale biaise
DIAM A mm B mm C mm E mm F mm G mm
6 16 7 3.7 1.4 3.4 2
8 20 8.5 4.3 1.4 3.5 2
10 22 11 4.5 1.5 3.9 2.1
12 27 14 5.5 1.7 4.7 2.5
14 30 16 6 1.9 5.2 2.8
16 33 18 7 2.2 5.8 3.2
18 36 20 7.5 2.5 6.4 3.6
20 42 22 8.5 2.6 7.2 3.8
22 45 24 9.2 2.8 7.8 4.2
24 48 27 10.1 2.9 8.4 4.6
27 52 30 10.2 3.2 8.9 4.7
30 60 33 10.9 3.3 9.3 4.7

Chape à souder

Chapes à souder pour assemblage permanent.

Chape à souder
D A E G H L M
6 9 3 15 21 15 12
8 11 3 19 26 20 16
10 14 5 24 32 25 20
12 16 6 28 39 30 24
14 19 7 33 45 35 28
16 21 8 37 52 40 32
18 25 10 45 60 50 36
20 27 10 47 64 50 40

Chape de tringlerie

Chapes de tringlerie pour systèmes de transmission mécanique.

Chape de tringlerie
Diam mm A mm B mm C mm L mm D mm
6 6 12 10 12 ou 24 8
8 8 16 14 16 ou 32 10
10 10 20 18 20 ou 40 12
12 12 24 20 24 ou 48 14
14 14 28 24 28 ou 56 16
16 16 32 26 32 ou 64 18
18 18 36 30 36 20
20 20 40 32 40 ou 80 22
24 24 48 38 46 ou 92 24

Chape femelle – Série inox – Maxi

Chapes femelles version renforcée / MAXI.

Chape femelle – Série inox – Maxi
DIAM. L1 mm L3 mm H mm S mm B mm F mm Rupture T
20 193 120 41 24 19 43 13.00
22 224.5 140 46.5 30 22 45 17.00
24 258 170 49.3 30 25.4 50 20.00

Chape femelle – Série inox – Mini

Chapes femelles version compacte / MINI.

Chape femelle – Série inox – Mini
DIAM. L1 mm L3 mm H mm S mm B mm F mm
4 40 20 9 7 5 12
4 60 40 9 7 5 12
5 45 25 9 7 5 12
5 70 50 9 7 5 12
6 52 30 8 8 6 13
6 82 60 9 8 6 13
8 57 30 11 11 8 17
8 87 60 11 11 8 17
10 77 40 13 12 9 20
12 à 36 Nous consulter

Chape femelle – Série normale

Chapes femelles série normale.

Chape femelle – Série normale
DIAM. A mm B mm C mm E mm H mm Force daN F mm P mm
8 98 16 10 5 18 200 55 7
10 112 20 13 6 22 300 65 9
12 137 24 15 7 27 450 80 11
14 156 28 18 8 31 650 95 13
16 186 32 20 10 36 900 110 15
18 200 36 23 11 40 1200 115 17
20 214 40 25 12 45 1800 125 17
22 235 44 27 13 50 2500 135 19
24 249 48 29 15 54 3200 140 21
27 265 54 32 16 61 4000 150 23
30 286 60 36 18 67 5000 170 25
33 313 66 40 20 74 6000 180 25
36 340 72 43 22 81 7000 200 28
39 378 78 47 23 88 8000 220 31

Chape mâle – Série courte

Chapes mâles série courte. Disponibles en plusieurs dimensions.

Chape mâle – Série courte
DIAM. L mm A mm B mm
6 40 5.5 10
8 50 6.5 14
10 60 8.5 16
12 70 10.5 20
14 85 12.5 24
16 100 14.5 28

Chape mâle – Série inox

Chapes mâles en acier inoxydable.

Chape mâle – Série inox
DIAM. L1 mm L3 mm A mm EPAI mm
5 63 41 5.5 3
5 47 25 5.5 3
6 61 47 6.5 4
6 48 30 6.5 4
8 78 57 8.5 5
8 56 35 8.5 5
10 89 63 10.5 6
10 66 40 10.5 6
12 107 80 13 8
16 134 100 14.5 10
20 162 120 19.5 15

Chape mâle – Série normale

Chapes mâles série normale - Type N et Type R.

Chape mâle – Série normale
D B E L (Type N) F (Type N) P (Type N) L (Type R) F (Type R) P (Type R)
6 12 8 94 82 6
8 16 10 102 85 8 75 60 8
10 20 13 118 85 10 80 50 10
12 24 15 142 105 12 100 55 12
14 28 18 164 135 14 110 60 14
16 32 20 194 155 16 125 70 16
18 36 23 208 160 18 140 80 18
20 40 25 225 165 20 150 90 20
22 44 27 244 180 22 160 100 22
24 48 29 260 200 24 170 110 24
27 54 32 277 210 27 185 115 27
30 60 36 304 235 30 200 125 30
33 66 40 329 540 33
36 72 43 358 275 36
39 78 47 395 305 39
45 90 52 500 400 45

Chape mâle taraudée

Chapes mâles taraudées disponibles avec embases 14 mm, 19 mm, 20 mm, 24 mm.

Chape mâle taraudée
COTE D = 16 mm D = 20 mm D = 24 mm
A mm 32 40 48
C mm 26 32 38
D mm 29 36 43
E mm 20 25 29
H mm 20 25 30
L mm 56 70 84
P mm 16 20 24

Écrou à croisillon

Écrous à croisillon, disponibles avec trou débouchant ou trou borgne. 8 modèles de Ø6 à Ø20 mm.

Écrou à croisillon
DIAM. LARG. mm HAUTEUR mm B mm
6 40 25 16
8 40 25 16
10 50 30 20
12 60 35 24
14 70 40 28
16 80 45 32
18 80 45 32
20 80 45 32

Écrou à deux manettes

Écrous à deux manettes, dimensions du diamètre 10 à 27. Idéaux pour serrage et desserrage manuels rapides.

Écrou à deux manettes
DIAM. A mm B mm E mm H mm L mm
10-12-14 21 29 55 21 120
16 24 34 63 24 137
18 27 39 73 27 154
20 30 44 78 30 172
22 33 48 86 33 190
24-27 36 52 95 36 207

Écrou à deux tenons

Écrous à deux tenons disponibles avec filetage ISO ou trapézoïdal. Diamètres 14 à 30 mm.

Écrou à deux tenons
COTE DIAM 14 DIAM 16 DIAM 18 DIAM 20 DIAM 22 DIAM 24 DIAM 27 DIAM 30
A 25 25 30 30 35 35 40 40
B 26 26 32 32 36 36 40 40
C 16 16 20 20 22 22 25 25
E 14 14 14 14 16 16 18 18

Écrou à une manette

Écrous à une manette.

Écrou à une manette
DIAM. A mm B mm E mm H mm L mm
8-10-12 22 22 40 16 77
14 21 29 51 21 93
16 24 34 58 24 106
18 27 38 65 27 119
20-22 30 42 72 30 132
24-27 36 50 86 36 158

Écrou trapézoïdal

Écrous cylindriques, six pans carrés ou à deux tenons. Du diamètre 12 au diamètre 44. Acier soudable ou en bronze.

Écrou trapézoïdal

Écrous cylindriques, six pans carrés ou à deux tenons. Du diamètre 12 au diamètre 44. Acier soudable ou en bronze.

Écrou volant (fonte)

Écrous-volants en fonte.

Écrou volant (fonte)
DIAM. A mm HAUTEUR mm
8 80 26
10 80 26
12 95 32
14 95 32
16 125 55
18 160 69
20 160 69
24 200 84

Étrier pour tubes normalisés

Étriers pour tubes normalisés en acier ou inox.

Étrier pour tubes normalisés
DIAM. TUBES en pouce Diam mm A mm B mm C mm
6x15 1/4 6 30 15 15
6x19 3/8 6 40 19 23
6x23 1/2 6 50 23 29
6x29 3/4 6 60 29 33
8x36 1 8 80 36 46
8x45 1 1/4 8 90 45 48
8x52 1 1/2 8 100 52 50
10x63 2 10 110 63 50
10x79 2 1/2 10 120 79 45
12x93 3 12 130 93 45
12x118 4 12 170 118 55
12x144 5 12 195 144 55
12x173 6 12 220 173 55
14x275 8 14 270 225 55
16x275 10 16 320 275 60
